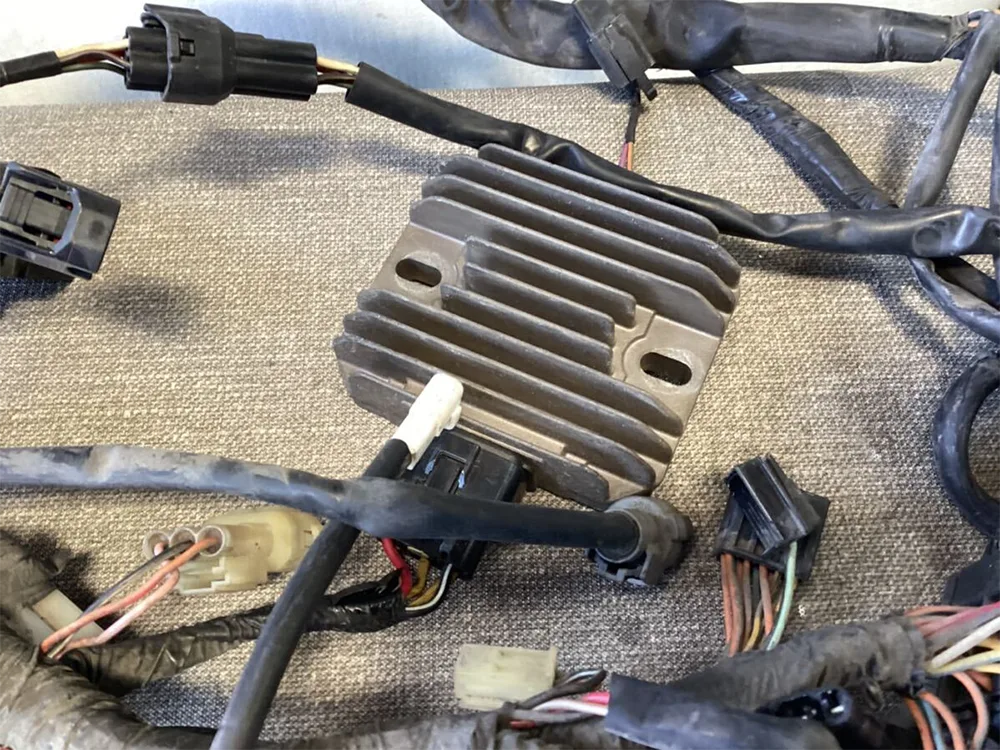

GY6-125 मोटरसाइकिल रेक्टिफायर

GY6-125 मोटरसाइकिल रेक्टिफायर, जिसे रेक्टिफायर रेगुलेटर भी कहा जाता है, इंजन बिजली आपूर्ति प्रणाली का "पावर सेंटर" है, जो चुंबकीय मोटर और बैटरी के साथ मिलकर बिजली आपूर्ति त्रिकोण प्रणाली को आकार देता है। इसके मुख्य कार्य दो प्रमुख भागों में परिलक्षित होते हैं:

सुधार रूपांतरण:

चुंबकीय मोटर के संचालन से उत्पन्न प्रत्यावर्ती धारा (एसी) में वर्तमान दिशा में आवधिक परिवर्तन और बड़े वोल्टेज उतार-चढ़ाव की विशेषताएं होती हैं, जो सीधे ऑन-बोर्ड उपकरणों को बिजली की आपूर्ति नहीं कर सकती हैं। GY6-125 मोटरसाइकिल रेक्टिफायर में एक अंतर्निहित ब्रिज रेक्टिफायर सर्किट होता है, जो चार डायोड की यूनिडायरेक्शनल चालन विशेषताओं के माध्यम से साइन वेव एसी को यूनिडायरेक्शनल पल्सेटिंग डीसी में काटता है। यह प्रक्रिया करंट के लिए "वन-वे वाल्व" स्थापित करने जैसी है, जिससे यह सुनिश्चित होता है कि करंट हमेशा एक ही दिशा में बहता है। एक उदाहरण के रूप में 50 हर्ट्ज एसी पावर लेते हुए, सुधार के बाद, यह प्रति सेकंड 100 पल्सेशन के साथ एक डीसी पावर बनाता है, जो कार ऑडियो और उपकरण पैनल जैसे डीसी उपकरणों के लिए अनुकूली शक्ति प्रदान करता है।

वोल्टेज स्थिरीकरण सुरक्षा:

विभिन्न परिचालन स्थितियों के तहत, मोटरसाइकिल की चुंबकीय मोटर का आउटपुट वोल्टेज गंभीर उतार-चढ़ाव दर्शाता है। निष्क्रिय संचालन के दौरान, वोल्टेज 12.5V तक गिर सकता है, जिससे बैटरी की फ्लोट चार्जिंग आवश्यकताओं को पूरा करना मुश्किल हो जाता है; उच्च गति पर गाड़ी चलाते समय, पीक वोल्टेज 100V से अधिक तक पहुंच सकता है, जो 12V बैटरी की सुरक्षित सीमा से कहीं अधिक है। GY6-125 मोटरसाइकिल रेक्टिफायर PWM (पल्स चौड़ाई मॉड्यूलेशन) तकनीक के माध्यम से आउटपुट वोल्टेज को गतिशील रूप से समायोजित करता है। जब वोल्टेज 14.8V की सीमा से अधिक हो जाए, तो अतिरिक्त बिजली जारी करने के लिए तुरंत शंट सर्किट को सक्रिय करें; जब वोल्टेज 13.5V से कम होता है, तो चार्जिंग दक्षता में सुधार होता है। यह तंत्र न केवल लेड-एसिड बैटरी प्लेटों की सक्रिय सामग्री की प्रभावी ढंग से सुरक्षा करता है, ओवरचार्जिंग और उभार के कारण लेड सल्फेट क्रिस्टल के निर्माण को रोकता है, बल्कि स्थिर हेडलाइट रंग तापमान और इग्निशन कॉइल की निरंतर इग्निशन ऊर्जा भी सुनिश्चित करता है। व्यावहारिक अनुप्रयोगों में, यह वोल्टेज स्थिरीकरण फ़ंक्शन प्रकाश बल्बों की सेवा जीवन को तीन गुना से अधिक बढ़ा सकता है, और स्पार्क प्लग इग्निशन की सफलता दर को 99.8% तक बढ़ाया जा सकता है।

यह घटक सीधे बैटरी जीवन (जैसे YTX9-BS बैटरी की चार्जिंग और डिस्चार्जिंग सुरक्षा) और प्रकाश और इग्निशन सिस्टम की स्थिरता को प्रभावित करता है, और छोटे विस्थापन स्कूटरों का एक प्रमुख विद्युत घटक है। इसका प्रदर्शन सीधे वाहन की विद्युत प्रणाली के स्थायित्व को प्रभावित करता है - उच्च गुणवत्ता वाले रेक्टिफायर बैटरी चक्रों की संख्या को 40% तक बढ़ा सकते हैं और असामान्य वोल्टेज के कारण होने वाली इलेक्ट्रॉनिक विफलताओं की घटनाओं को 65% से अधिक कम कर सकते हैं।

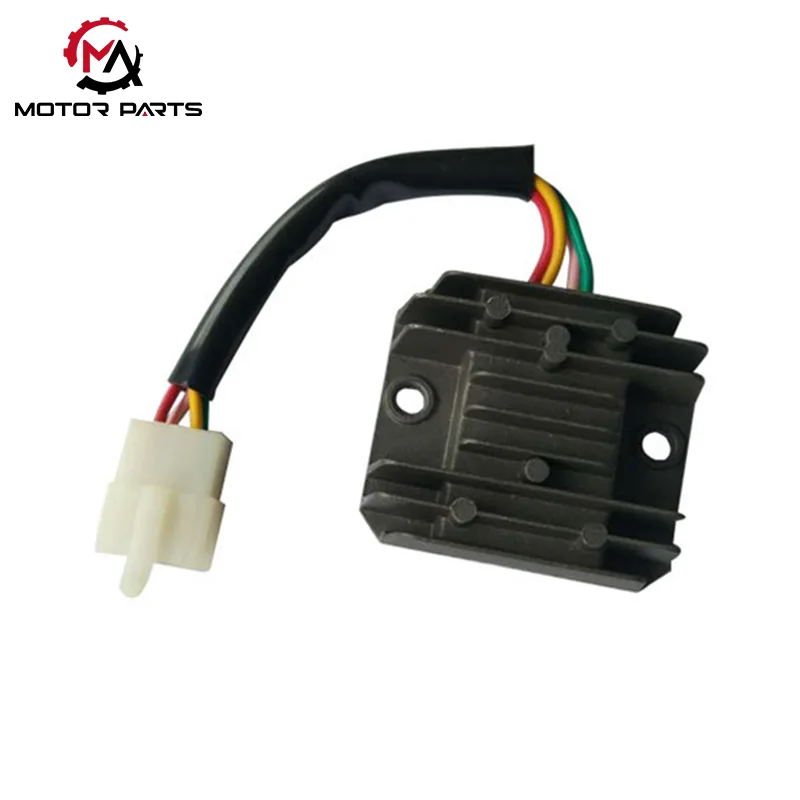

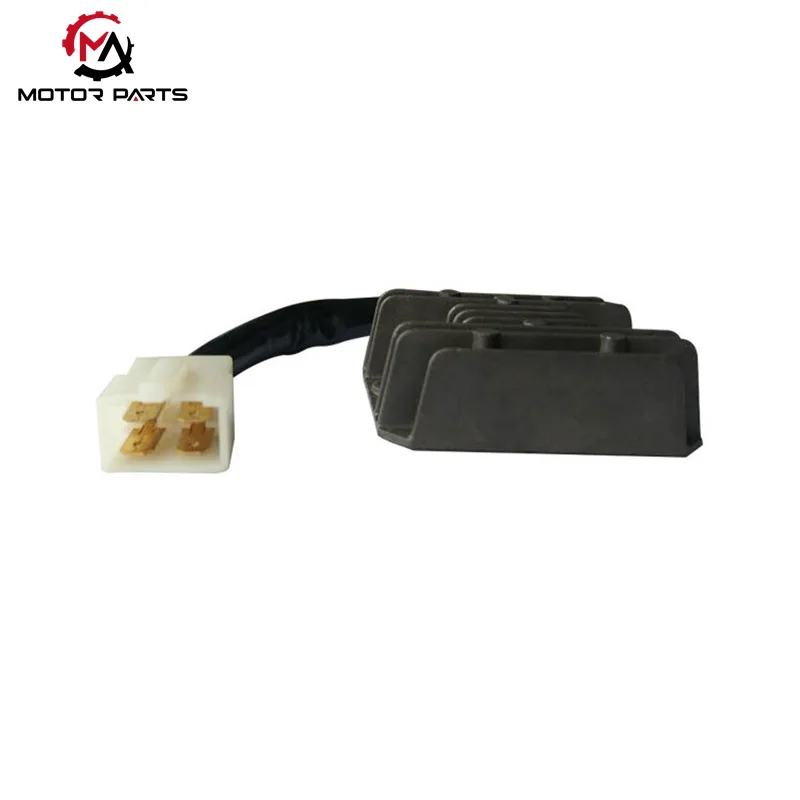

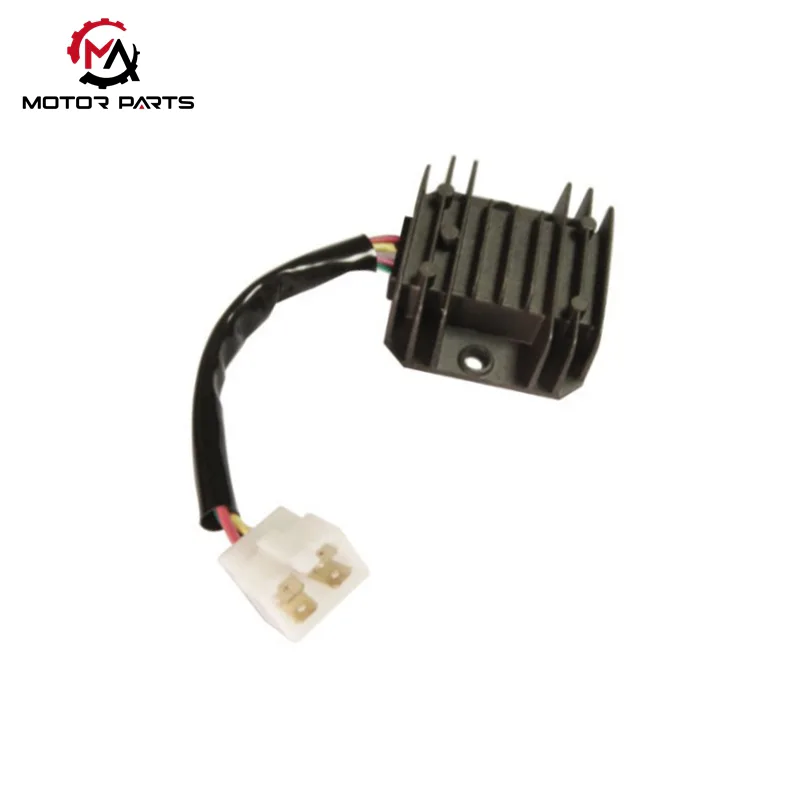

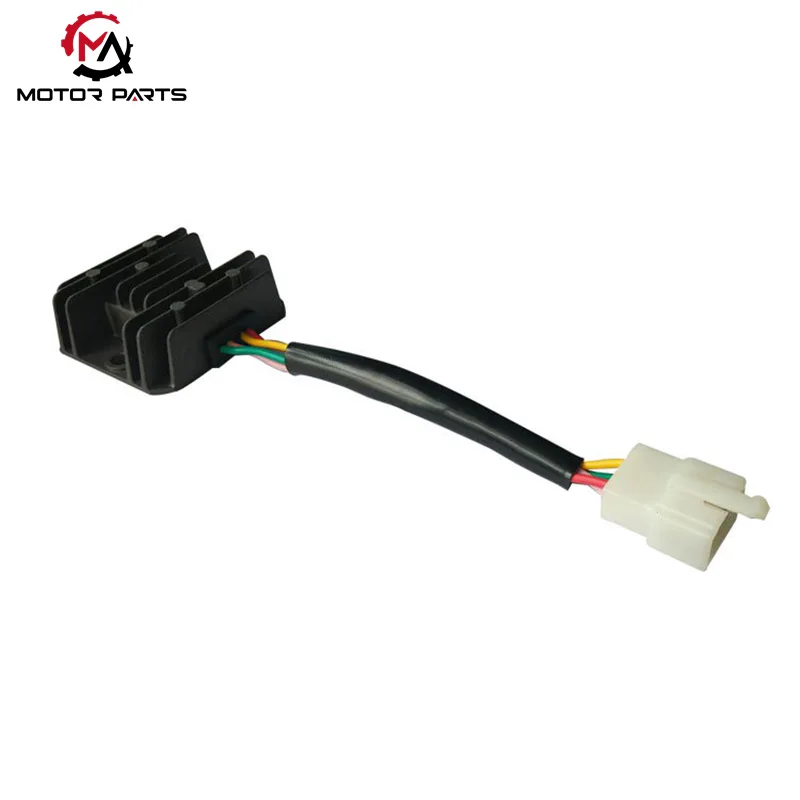

GY6 125 रेक्टिफायर 4-वायर सिंगल-फ़ेज़ प्रकार (मूल मॉडल)

संरचनात्मक विशेषताएं: 4-तार 4-पिन डिज़ाइन को अपनाते हुए, इसमें 2 एसी इनपुट लाइनें (पीला/गुलाबी या सफेद/पीला), 1 डीसी आउटपुट लाइन (लाल), और 1 ग्राउंडिंग तार (हरा) शामिल हैं, जो हीट सिंक के साथ एक कास्ट एल्यूमीनियम बॉक्स में सील किया गया है, और नमी को रोकने के लिए एपॉक्सी राल के साथ सील किया गया है।

वोल्टेज स्थिरीकरण सिद्धांत: शॉर्ट सर्किट क्लिपिंग वोल्टेज स्थिरीकरण तकनीक को अपनाया जाता है। जब वोल्टेज मानक से अधिक हो जाता है, तो वोल्टेज को शॉर्ट-सर्किट रिसाव द्वारा नियंत्रित किया जाता है। संरचना सरल है, लागत कम है, और यह बुनियादी GY6 125 मॉडल (जैसे साधारण स्कूटर) के लिए उपयुक्त है।

मुख्य पैरामीटर: एसी इनपुट वोल्टेज 20-60V, चार्जिंग आउटपुट करंट 0-4A, ऑपरेटिंग तापमान रेंज -20 डिग्री सेल्सियस से 60 डिग्री सेल्सियस।

दैनिक रखरखाव वर्जित

बैटरी के बिना रेक्टिफायर का उपयोग करना निषिद्ध है, अन्यथा उच्च वोल्टेज विद्युत उपकरण को तोड़ देगा;

लंबे समय तक निष्क्रिय रहने (जिसके कारण अत्यधिक चार्जिंग लोड हो सकता है) से बचने के लिए हीट सिंक पर मौजूद धूल को नियमित रूप से साफ करें;

एलईडी हेडलाइट्स और अन्य उपकरणों को रेट्रोफिटिंग करते समय, ओवरलोड क्षति को रोकने के लिए बड़े आउटपुट करंट (≥ 6A) वाले रेक्टिफायर का चयन किया जाना चाहिए।

उत्पाद पैरामीटर:

मैक्स ट्रेडिंग द्वारा उत्पादित रेक्टिफायर के क्या फायदे हैं?

वोल्टेज स्थिरता: बंद-लूप फीडबैक नियंत्रण तकनीक का उपयोग करके, आउटपुट वोल्टेज को 13.8V ~ 14.4V की स्वस्थ सीमा के भीतर सटीक रूप से लॉक किया जाता है, जिससे बैटरी ओवरचार्जिंग और उभार से बचा जा सकता है, केवल ± 0.2V के वास्तविक उतार-चढ़ाव के साथ;

स्थिर करंट: अंतर्निर्मित ओवरकरंट सुरक्षा सर्किट, उच्च लोड परिदृश्यों के लिए उपयुक्त जहां हेडलाइट्स और जीपीएस दोनों एक साथ चालू होते हैं। 18ए का रेटेड करंट अधिकांश संशोधन आवश्यकताओं को पूरा कर सकता है;

स्थिर गर्मी लंपटता: एल्यूमीनियम मिश्र धातु फिन डिजाइन गर्मी अपव्यय दक्षता में 60% सुधार करता है, और शेल 45 ℃ वातावरण में 3 घंटे तक निरंतर संचालन के बाद केवल 48 ℃ तक पहुंचता है, जो 70 ℃ की सुरक्षा सीमा से काफी नीचे है।

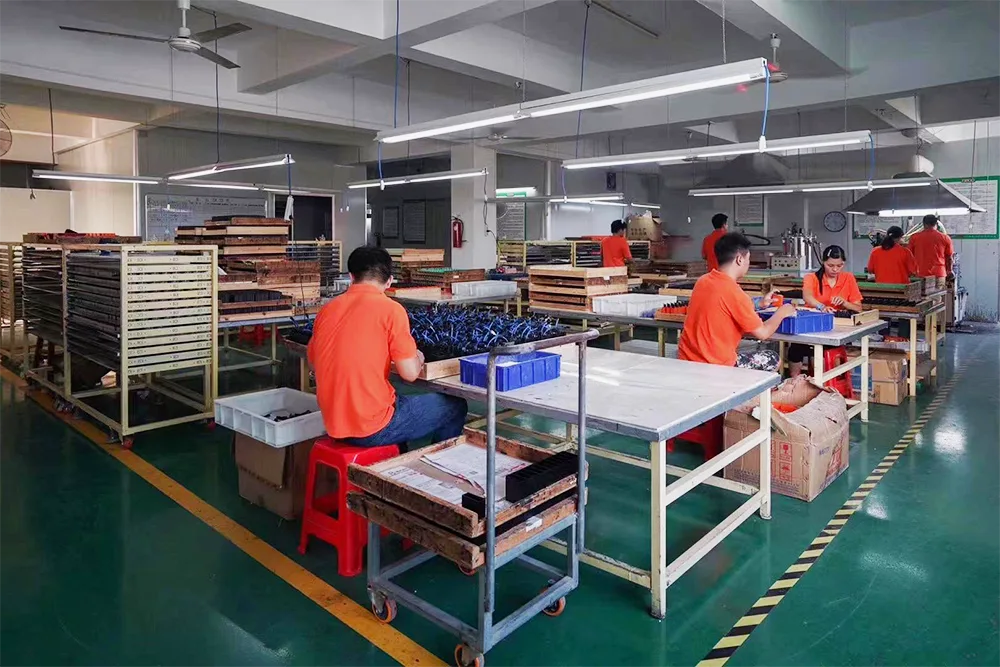

हमारा कारखाना
