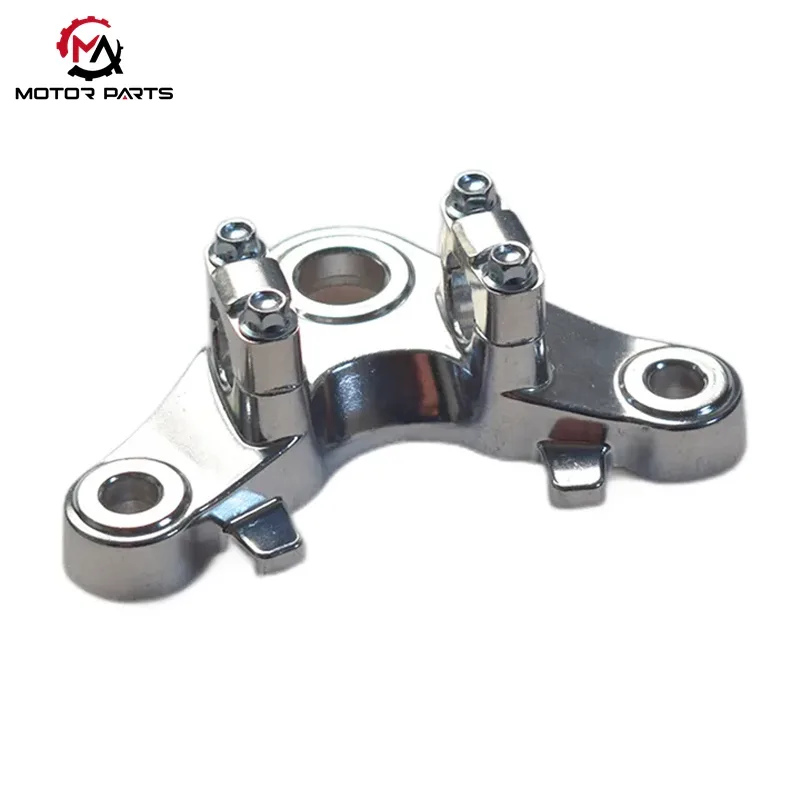

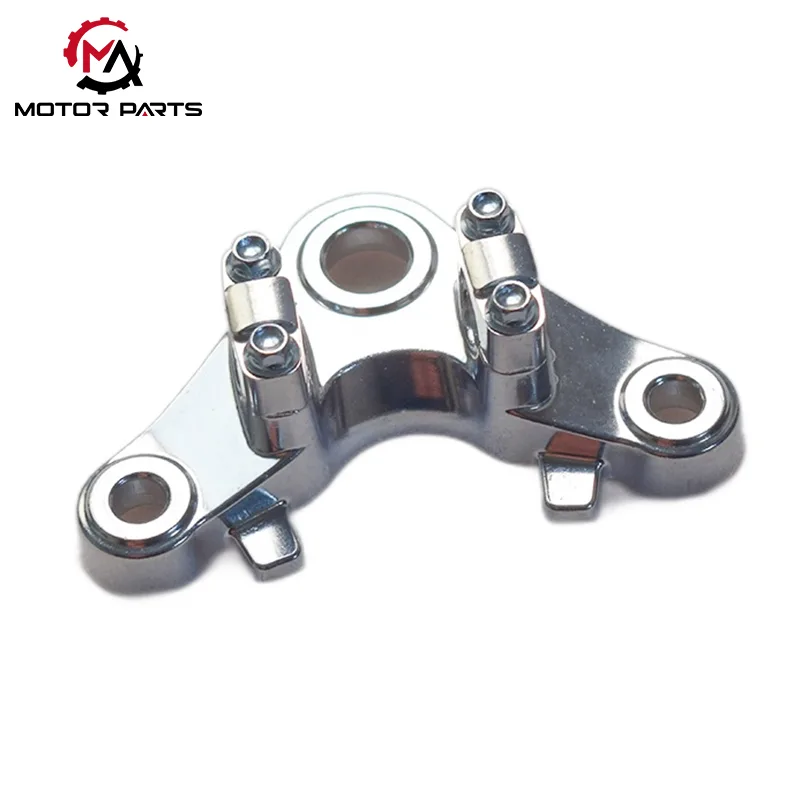

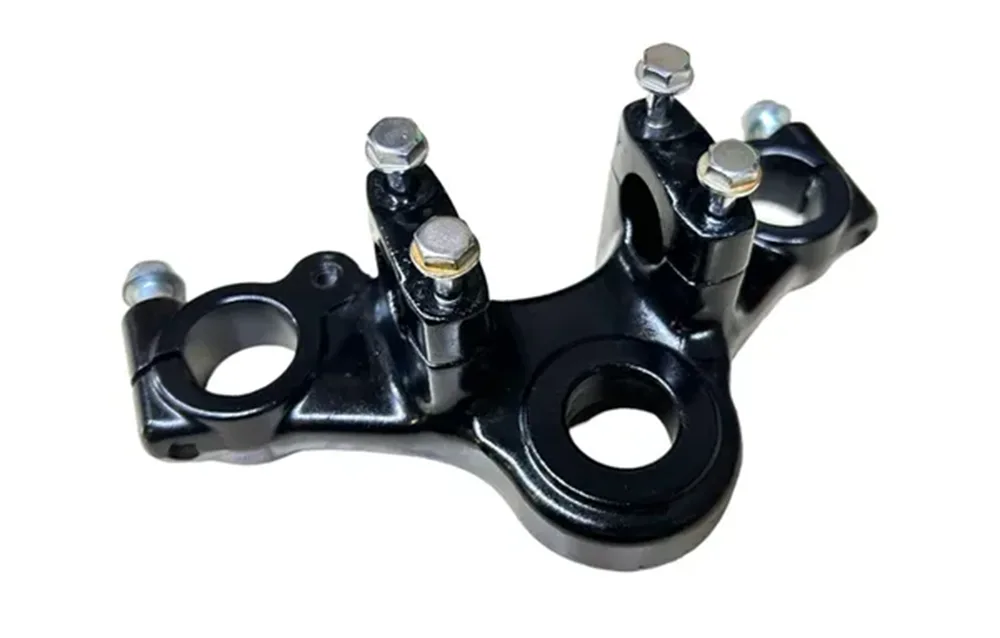

होंडा CG125 मोटरसाइकिल अपर कनेक्टिंग प्लेट

मैक्स ट्रेडिंग मोटरसाइकिल संरचनात्मक घटकों के अनुसंधान एवं विकास और आपूर्ति में माहिर है। हमारी होंडा CG125 मोटरसाइकिल अपर कनेक्टिंग प्लेट, CG125 फोर्क, शॉक एब्जॉर्बर और फ्रेम को जोड़ने वाला एक कोर लोड-बेयरिंग और स्टीयरिंग घटक, चार आयामों में इंजीनियरिंग अनुकूलन से गुजरा है: संरचनात्मक यांत्रिकी, सामग्री प्रसंस्करण, स्थापना संगतता और दीर्घकालिक स्थायित्व। इस ऊपरी कनेक्टिंग प्लेट में एक उद्योग-मानक बूमरैंग आकार और एक त्रिकोणीय तीन-बिंदु छेद लेआउट है, जो एक ज़ोन मोटाई डिजाइन, एकीकृत मजबूत पसलियों और एक चाप-आकार के वजन कम करने वाली गुहा के साथ संयुक्त है। यह उच्च शक्ति और हल्का निर्माण दोनों प्राप्त करता है। इलेक्ट्रोफोरेसिस, पाउडर कोटिंग और गैल्वनाइजिंग सहित कई जंग-रोधी उपचार, बरसात, कीचड़ और ऊबड़-खाबड़ वातावरण में इसकी दीर्घकालिक अनुकूलनशीलता सुनिश्चित करते हैं।

होंडा CG125 मोटरसाइकिल अपर कनेक्टिंग प्लेट 22-28 मिमी सेंटर सीट ट्यूब व्यास, 130-150 मिमी शॉक एब्जॉर्बर होल स्पेसिंग और M10/M12 यूनिवर्सल बोल्ट के साथ संगत है। सामान्य उपयोगकर्ता मानक उपकरणों का उपयोग करके इसे आसानी से अलग कर सकते हैं और बदल सकते हैं। यह हाथ की फिसलन को रोकने के लिए स्थिर कम गति वाली हैंडलिंग प्रदान करता है और उच्च गति पर हैंडलबार स्थिरता में भी सुधार करता है, जो शुरुआती-अनुकूल सुविधाओं और वाहन स्थिरता के लिए अनुभवी सवारों की मांगों को पूरा करता है।

संरचनात्मक डिजाइन और तनाव विश्लेषण: एक विस्तृत व्याख्या

I. समग्र संरचनात्मक लेआउट डिज़ाइन

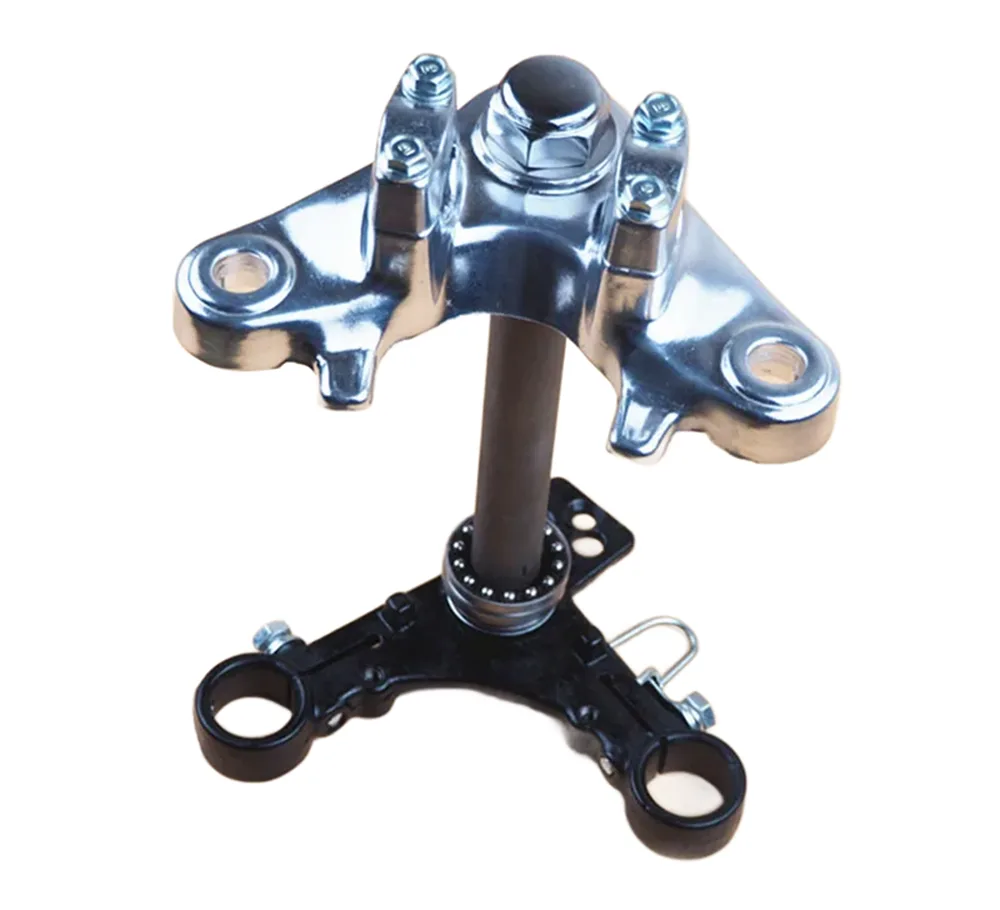

CG125 मोटरसाइकिल के फ्रंट-एंड सिस्टम में, ऊपरी कनेक्टिंग प्लेट फ्रंट फोर्क, शॉक एब्जॉर्बर और फ्रेम को जोड़ने वाला मुख्य लोड-बेयरिंग घटक है। होंडा CG125 मोटरसाइकिल अपर कनेक्टिंग प्लेट उद्योग-मानक "बूमरैंग आकार" संरचनात्मक डिजाइन को अपनाती है, जो वैज्ञानिक रूप से डिजाइन किए गए छेद प्लेसमेंट के माध्यम से स्थिर भार वितरण और सटीक स्टीयरिंग नियंत्रण प्राप्त करती है।

थ्री-पॉइंट होल लेआउट

सेंट्रल होल: फ्रंट फोर्क स्टीयरिंग ट्यूब माउंटिंग होल, लगभग 25 मिमी व्यास

बाएँ और दाएँ छेद: फ्रंट शॉक अवशोषक फिक्सिंग छेद, पार्श्व दूरी 130-150 मिमी

तनाव संरचना विशेषताएँ

तीन बिंदु एक स्थिर त्रिकोणीय संरचना बनाते हैं

स्टीयरिंग बल और शॉक अवशोषक प्रभाव बल समान रूप से फ्रेम पर प्रसारित होते हैं

स्थानीयकृत तनाव एकाग्रता को प्रभावी ढंग से कम करता है और समग्र संरचनात्मक स्थिरता में सुधार करता है

यह संरचना सीजी125 जैसी कम्यूटर मोटरसाइकिलों के लिए विशेष रूप से उपयुक्त है, जो शहरी सड़कों और जटिल सड़क स्थितियों पर स्थिर संचालन बनाए रखती है।

द्वितीय. प्लेट की मोटाई और यांत्रिक अनुकूलन डिजाइन

ताकत और हल्के वजन की आवश्यकताओं को संतुलित करने के लिए, ऊपरी कनेक्टिंग प्लेट विभिन्न क्षेत्रों में विभेदित संरचनात्मक डिजाइन का उपयोग करती है:

गाढ़ा कोर भार वहन करने वाला क्षेत्र

केंद्रीय क्षेत्र की मोटाई: 8-12 मिमी

मुख्य स्टीयरिंग और ऊर्ध्वाधर भार सहन करता है

पतला किनारा क्षेत्र

किनारे की मोटाई 5-8 मिमी पर नियंत्रित होती है

कठोरता बनाए रखते हुए समग्र वजन कम करता है

यह विभाजित मोटाई वाला डिज़ाइन यह सुनिश्चित करता है कि संरचना उच्च तीव्रता के उपयोग के तहत भी अच्छा थकान प्रतिरोध बनाए रखती है।

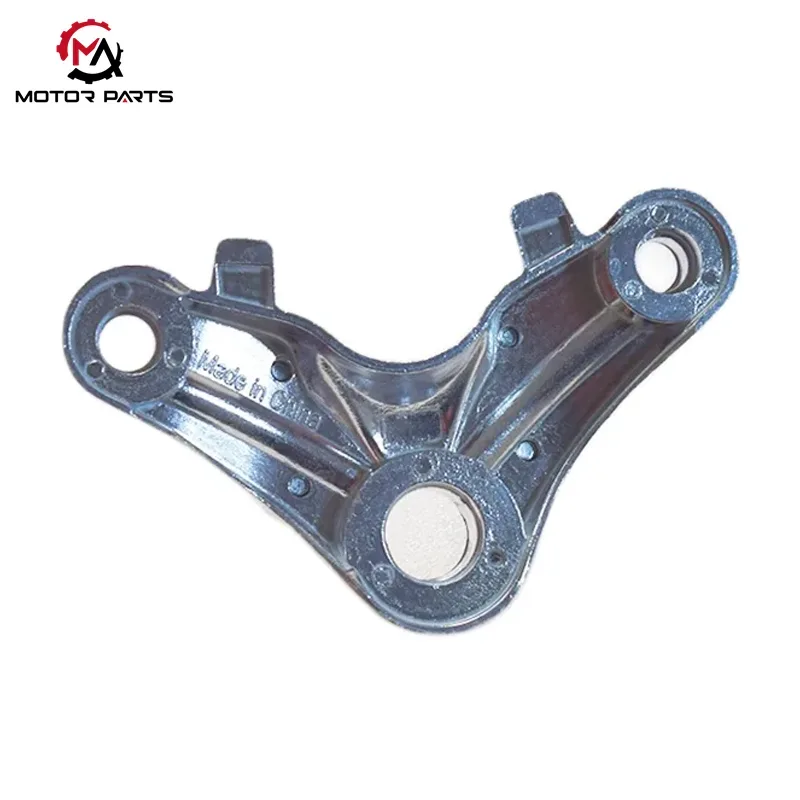

तृतीय. हल्का और प्रबलित संरचनात्मक डिजाइन

होंडा CG125 मोटरसाइकिल अपर कनेक्टिंग प्लेट की निचली संरचना पर, ज्यामितीय अनुकूलन के माध्यम से प्रदर्शन को और बढ़ाया जाता है:

एकीकृत मजबूत पसलियाँ

झुकने और मरोड़ प्रतिरोध को बढ़ाता है

समग्र प्रभाव प्रतिरोध में सुधार करता है

चाप के आकार की वजन कम करने वाली गुहिकाएँ

गैर-महत्वपूर्ण भार वहन करने वाले क्षेत्रों में वजन में कमी

पूरी तरह से ठोस संरचना की तुलना में कुल वजन लगभग 30% कम हो गया

फ्रैक्चर के जोखिम को कम करता है और दीर्घकालिक विश्वसनीयता में सुधार करता है

सामग्री एवं विनिर्माण प्रक्रिया

1. मुख्यधारा सामग्री चयन विकल्प

CG125 श्रृंखला की मोटरसाइकिलों में, ऊपरी कनेक्टिंग प्लेट लागत, ताकत और स्थायित्व आवश्यकताओं को संतुलित करने के लिए विभिन्न बाजारों और संस्करणों में विभिन्न परिपक्व सामग्री समाधानों का उपयोग करती है।

कोल्ड रोल्ड स्टील प्लेट (मुख्यधारा समाधान)

प्रारंभिक होंडा मूल भागों, साथ ही ज़ोंगशेन और लिफ़ान जैसे घरेलू ब्रांड, आमतौर पर कोल्ड-रोल्ड स्टील प्लेट स्टैम्पिंग और बनाने की प्रक्रियाओं का उपयोग करते थे।

नियंत्रणीय लागत, बड़े पैमाने पर उत्पादन के लिए उपयुक्त

प्लास्टिक विरूपण के लिए मजबूत प्रतिरोध, अनुदैर्ध्य भार सहन करने के लिए उपयुक्त

कम्यूटर मोटरसाइकिलों में दीर्घकालिक, उच्च आवृत्ति उपयोग के लिए बहुत उपयुक्त है

ADC12 एल्यूमीनियम मिश्र धातु (हल्का समाधान)

कुछ निर्यात संस्करण (जैसे ब्राज़ीलियाई निर्मित यूरो III उत्सर्जन मॉडल) ADC12 एल्यूमीनियम मिश्र धातु का उपयोग करते हैं, जो डाई-कास्टिंग के माध्यम से बनता है:

कुल वजन लगभग 25% कम हुआ

फ्रंट फोर्क अपग्रेड के बाद स्टीयरिंग लचीलेपन में प्रभावी ढंग से सुधार होता है

संशोधित या उच्च-स्तरीय मॉडल के लिए अधिक उपयुक्त जो हैंडलिंग प्रदर्शन को प्राथमिकता देते हैं

2. भूतल उपचार और संक्षारण रोधी प्रक्रिया

विभिन्न ऑपरेटिंग वातावरणों के लिए, ऊपरी कनेक्टिंग प्लेट में कई सतह सुरक्षा डिज़ाइन होते हैं:

इलेक्ट्रोफोरेटिक कोटिंग + काला पाउडर कोटिंग (दोहरी सुरक्षा)

घरेलू मॉडलों के लिए सामान्य समाधान

घनी कोटिंग संरचना बारिश, कीचड़ और रेत के कटाव से प्रभावी ढंग से अलग करती है

दक्षिणी क्षेत्रों में आर्द्र, बरसात और धूल भरे वातावरण में उत्कृष्ट संक्षारण प्रतिरोध प्रदर्शित करता है

गैल्वनाइजिंग प्रक्रिया (मूल फैक्ट्री संवर्धित समाधान)

होंडा मूल कनेक्टिंग प्लेट्स में इस आधार पर गैल्वनाइजिंग उपचार शामिल है

500 घंटे से अधिक संक्षारण प्रतिरोध के साथ कठोर नमक स्प्रे परीक्षण पास किया गया

लंबे समय तक आउटडोर पार्किंग से भी धातु की उम्र बढ़ने में उल्लेखनीय देरी होती है

कार्य अनुकूलन

केंद्रीय राइजर एपर्चर 22-28 मिमी की सीमा को कवर करता है और फ्रंट फोर्क राइजर के विभिन्न ब्रांडों (जैसे मूल 25 मिमी राइजर और संशोधित 28 मिमी मोटे राइजर) के साथ संगत है; इंस्टॉलेशन छेद का व्यास 10-12 मिमी है और यह एम10/एम12 यूनिवर्सल बोल्ट के साथ संगत है, जिससे रखरखाव के दौरान भागों को बदलना आसान हो जाता है और उपयोगकर्ताओं के लिए रखरखाव लागत कम हो जाती है।

राइज़र की लंबाई 80-110 मिमी के सटीक विनिर्देशों के साथ डिज़ाइन की गई है, जो होंडा CG125 मोटरसाइकिल अपर कनेक्टिंग प्लेट के लगभग 26 ° आगे झुकाव कोण के साथ एक सुनहरा मेल बनाती है। कठोर इंजीनियरिंग यांत्रिकी गणनाओं के माध्यम से, स्टीयरिंग रिटर्न टॉर्क का सटीक संतुलन हासिल किया जाता है। यह डिज़ाइन कम गति पर गाड़ी चलाते समय "हाथों से टकराने" की घटना और उच्च गति पर गाड़ी चलाते समय "फ्लोटिंग हैंडल" के छिपे खतरे से प्रभावी ढंग से बचाता है। यह शुरुआती लोगों के लिए एक अनुकूल ड्राइविंग अनुभव प्रदान कर सकता है और वाहन स्थिरता के लिए अनुभवी ड्राइवरों की सख्त आवश्यकताओं को पूरा कर सकता है।

बोर्ड में कोई जटिल घुमावदार सतह संरचना नहीं है, एक सपाट सतह और रिंच संचालन के लिए आरक्षित स्थान है। मानकीकृत छेद लेआउट के साथ, सामान्य उपयोगकर्ता विशेष उपकरण की आवश्यकता के बिना सॉकेट टूल के माध्यम से डिस्सेप्लर और प्रतिस्थापन को पूरा कर सकते हैं।

उत्पाद पैरामीटर:
