मैक्स ट्रेडिंग होंडा वेव110 मोटरसाइकिल एक्सेसरीज़ हैंडल स्विच बनाती है। बायां स्विच ब्रेक-लिंक्ड सुरक्षा इंटरलॉक तंत्र के साथ-साथ टर्न सिग्नल, हाई/लो बीम, हॉर्न और चोक समायोजन कार्यों को एकीकृत करता है। सही स्विच में इंजन स्टॉप, इलेक्ट्रिक स्टार्ट, हेडलाइट नियंत्रण शामिल है, और थ्रॉटल और फ्रंट ब्रेक को एकीकृत किया गया है। उत्पाद DC12V पर संचालित होता है, Φ22mm मानक हैंडलबार के साथ संगत है, और इसमें UL94 V-0 ज्वाला-मंदक ABS इंजीनियरिंग प्लास्टिक शेल है। संपर्क AgNi10 सामग्री से बने होते हैं, और वायरिंग Φ0.3 मिमी मल्टी-स्ट्रैंड टिनड तांबे के तार का उपयोग करती है, जो इसे अंडरबोन मोटरसाइकिलों की पूरी WAVE110 श्रृंखला के साथ संगत बनाती है। पावर-ऑफ ऑपरेशन, मॉडल सत्यापन और वायरिंग हार्नेस फोटोग्राफी सहित इंस्टॉलेशन निर्देश प्रदान किए गए हैं। यह उत्पाद होंडा वेव110 मोटरसाइकिलों के लिए एक समर्पित हैंडलबार स्विच एक्सेसरी है।

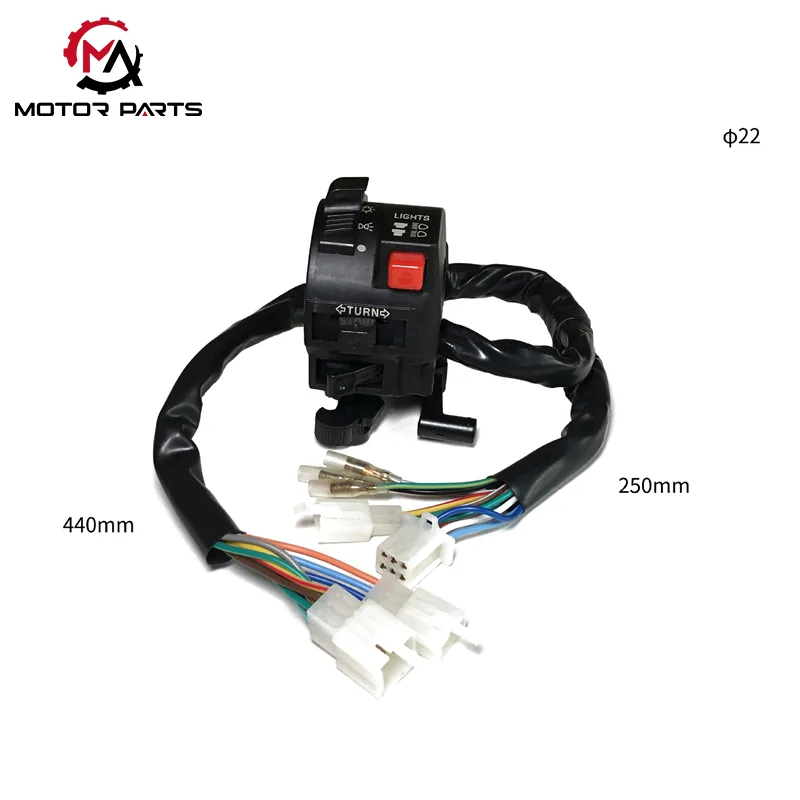

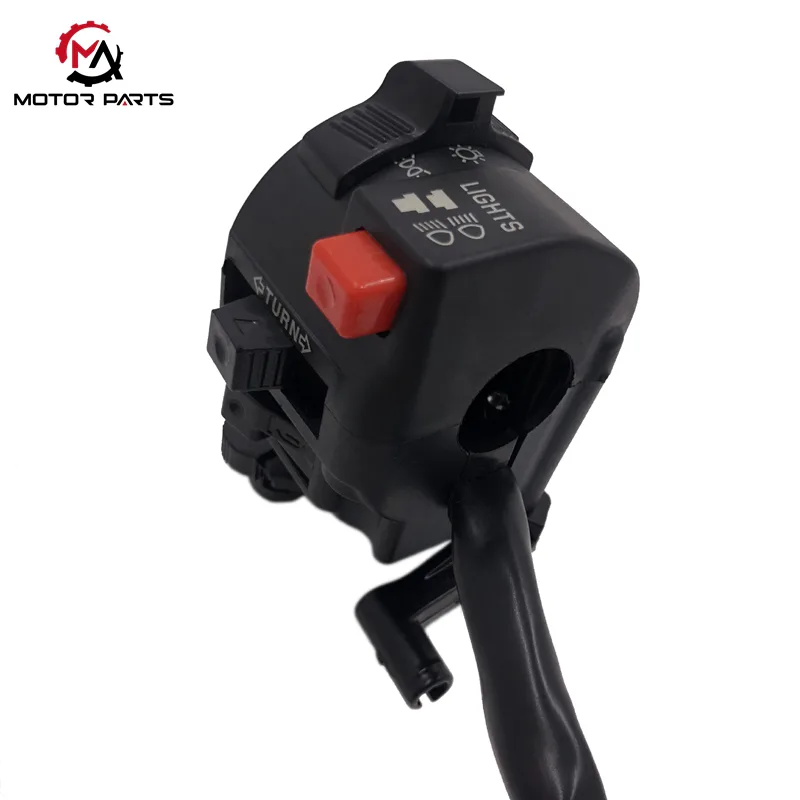

टर्न सिग्नल नियंत्रण (टॉप गियर): बाएं टर्न सिग्नल को सक्रिय करने के लिए बाएं मुड़ें, दाएं टर्न सिग्नल को सक्रिय करने के लिए दाएं मुड़ें, और लेन परिवर्तन सुरक्षा चेतावनी सुनिश्चित करने के लिए मुड़ने के बाद स्वचालित रूप से रीसेट करें।
उच्च और निम्न बीम स्विचिंग (मध्य गियर): हेडलाइट्स चालू होने पर, उच्च बीम पर स्विच करने के लिए ऊपर की ओर टॉगल करें और निम्न बीम पर स्विच करने के लिए नीचे की ओर टॉगल करें; एक टैप से ओवरटेक करने वाली लाइट चमकने लगती है, जिससे आगे चल रहे वाहन को तुरंत अलर्ट मिल जाता है।
हॉर्न ट्रिगर (निचला बटन): एक प्रेस प्रकार के डिज़ाइन को अपनाते हुए, 12V सर्किट से जुड़ा हुआ, इसे दबाने से बाहरी हॉर्न बजने लगेगा, जिसका उपयोग ड्राइविंग चेतावनी के लिए किया जाता है।
नॉब को बाएं हैंडल सीट के नीचे एकीकृत किया गया है और विशेष रूप से घुमावदार बीम वाहनों में कार्बोरेटर की ईंधन आपूर्ति विशेषताओं के लिए डिज़ाइन किया गया है। ठंडी कार शुरू करते समय, आसान स्टार्ट-अप के लिए एयर डैम्पर को बंद करने के लिए इसे "चालू" करें; इंजन के गर्म होने के बाद, चोक खोलने और सामान्य संचालन सुनिश्चित करने के लिए इसे वापस "बंद" कर दें।
बाईं ओर ब्रेक लीवर लिंकेज स्विच से सुसज्जित है, जो फ्रंट ब्रेक दबाने पर स्वचालित रूप से स्टार्टिंग सर्किट को काट देता है, जिससे एक सुरक्षा इंटरलॉक तंत्र बनता है। सही ब्रेक के साथ, यह सवारी सुरक्षा को बढ़ाने के लिए एक दोहरी सर्किट सुरक्षा प्रणाली का निर्माण करता है।

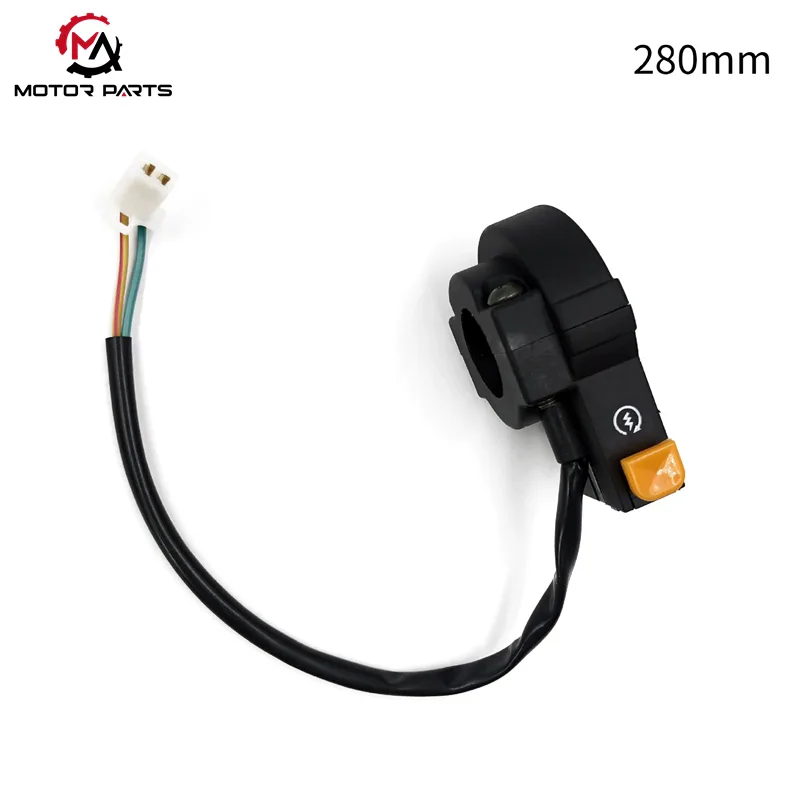

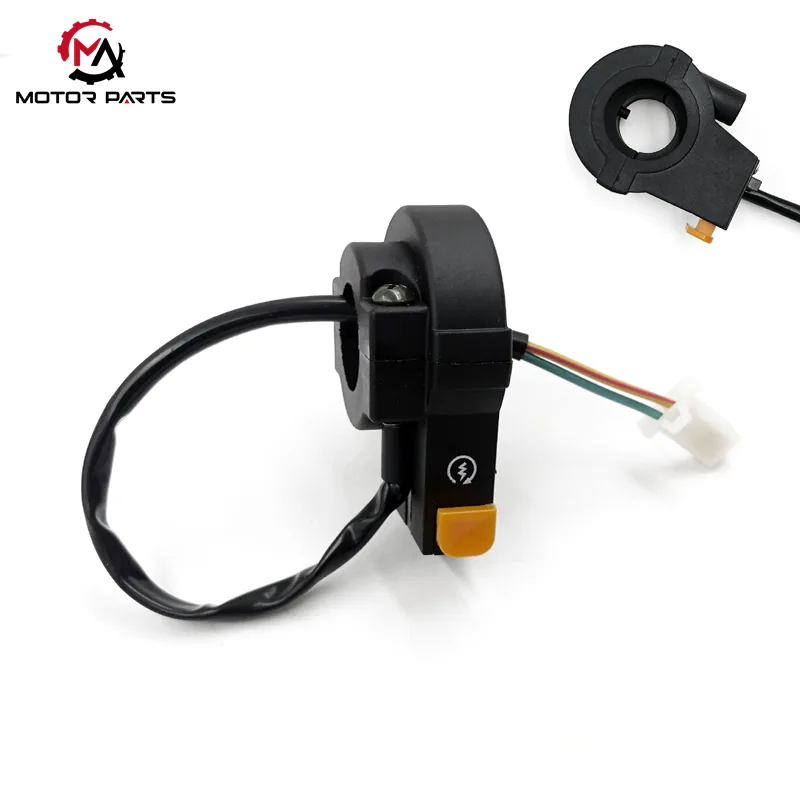

स्विच बंद करें (लाल बटन): "स्टॉप" स्थिति को दबाएं, तुरंत इग्निशन सर्किट को काट दें, और इंजन को चलने से रोकें; वाहन संचालन को बहाल करने के लिए रीसेट को "RUN" स्थिति में पॉप अप करें।
इलेक्ट्रिक स्टार्ट स्विच (लाइटिंग इंडिकेटर बटन): जब न्यूट्रल हो या ब्रेक पकड़ रहा हो, तो 12V वोल्टेज के साथ स्टार्टर मोटर चलाने के लिए इस बटन को दबाएं और आसानी से इंजन शुरू करें।
हेडलाइट नियंत्रण (तीन गियर लीवर): लाइट बंद करने के लिए "बंद" करें; गियर 1 में स्थिति सूचक प्रकाश चालू करें; "दूसरा गियर" उच्च और निम्न बीम के बीच स्विच कर सकता है, और कुछ मॉडल हेडलाइट चालू होने पर टेललाइट्स को समकालिक रूप से चालू करते हैं।
दाईं ओर एकीकृत थ्रॉटल लीवर के नीचे एक फ्रंट ब्रेक लीवर स्थापित किया गया है। जब पिन किया जाता है, तो हाइड्रोलिक डिस्क ब्रेक सिस्टम सामने के पहिये की ब्रेकिंग को सटीक रूप से नियंत्रित करता है, और साथ ही ब्रेक लाइट को चालू कर देता है, जो तुरंत पीछे वाले वाहन को ब्रेकिंग सिग्नल भेजता है।
|
होंडा CG125 मोटरसाइकिल 22 मिमी संशोधित हैंडलबार |
कीमत |
|
संगत मॉडल |
घुमावदार बीम वाहनों की WAVE110allश्रृंखला |
|
कार्यशील वोल्टेज |
डीसी 12वी |
|
इंस्टॉलेशन तरीका |
बोल्ट निर्धारण (M5 धागा) |
|
अनुकूलन |
Φ22 मिमी मानक हैंडलबार व्यास |
|
शैल सामग्री |
एबीएस इंजीनियरिंग प्लास्टिक (अग्निरोधी ग्रेड UL94 V-0) |
|
संपर्क सामग्री |
AgNi10 |
|
तारों की सामग्री |
टिन प्लेटेड तांबे का तार (Φ0.3 मिमी मल्टी स्ट्रैंडेड) |
1. इंस्टालेशन से पहले, शॉर्ट सर्किटिंग और फ़्यूज़ जलने से बचने के लिए मोटरसाइकिल की बिजली आपूर्ति काट दें। चालू होने पर स्विच टर्मिनलों को प्लग या अनप्लग न करने पर विशेष ध्यान दें।
2. मोटरसाइकिल हैंडलबार स्विच के मॉडल को सत्यापित करें, पुष्टि करें कि स्विच मॉडल से मेल खाता है, और जांचें कि स्विच बटन लचीले हैं या नहीं। यह पुष्टि करने के बाद कि कोई त्रुटि नहीं है, उपयुक्त डिस्सेम्बली और असेंबली उपकरण तैयार करें: एक इंसुलेटिंग स्लीव (शॉर्ट सर्किट को रोकने के लिए), एक टॉर्क रिंच (स्क्रू के अत्यधिक कसने के कारण हैंडलबार या स्विच बेस को नुकसान से बचाने के लिए), और नुकीले नाक सरौता (वायरिंग हार्नेस को व्यवस्थित करने के लिए) के साथ एक स्क्रूड्राइवर का उपयोग करने की सिफारिश की जाती है। जबरन जुदा करने के लिए विभिन्न आकारों के उपकरणों का उपयोग करना मना है।
पुराने स्विच को अलग करने से पहले, वायरिंग हार्नेस कनेक्शन स्थिति ("स्टीयरिंग", "हॉर्न", "लाइट" और अन्य कार्यात्मक टर्मिनलों के साथ चिह्नित) की तस्वीर लेने के लिए एक मोबाइल फोन का उपयोग करें ताकि वायरिंग त्रुटियों को ऑपरेशन विफलता से बचाया जा सके।
