CRF150F मोटरसाइकिल मैग्नेटो कॉइल

CRF150F मोटरसाइकिल मैग्नेटो कॉइल एक क्लासिक एंट्री-लेवल ऑफ-रोड मोटरसाइकिल है, और इसका सिंगल-फ़ेज़ 8-पोल मैग्नेटो कॉइल वाहन के पावर सिस्टम के मूल के रूप में कार्य करता है। मैक्स ट्रेडिंग द्वारा निर्मित, यह सटीक घटक न केवल मोटरसाइकिल की संपूर्ण विद्युत प्रणाली के लिए शक्ति स्रोत है, बल्कि कठोर ऑफ-रोड परिस्थितियों में वाहन के स्थिर संचालन के लिए एक महत्वपूर्ण गारंटी भी है। इसे विश्वसनीय वॉटरप्रूफ, डस्टप्रूफ और पहनने-प्रतिरोधी गुणों के साथ ऑफ-रोड उत्साही लोगों की उच्च स्थायित्व और प्रदर्शन मांगों को पूरा करने के लिए इंजीनियर किया गया है।

1. संरचना संरचना

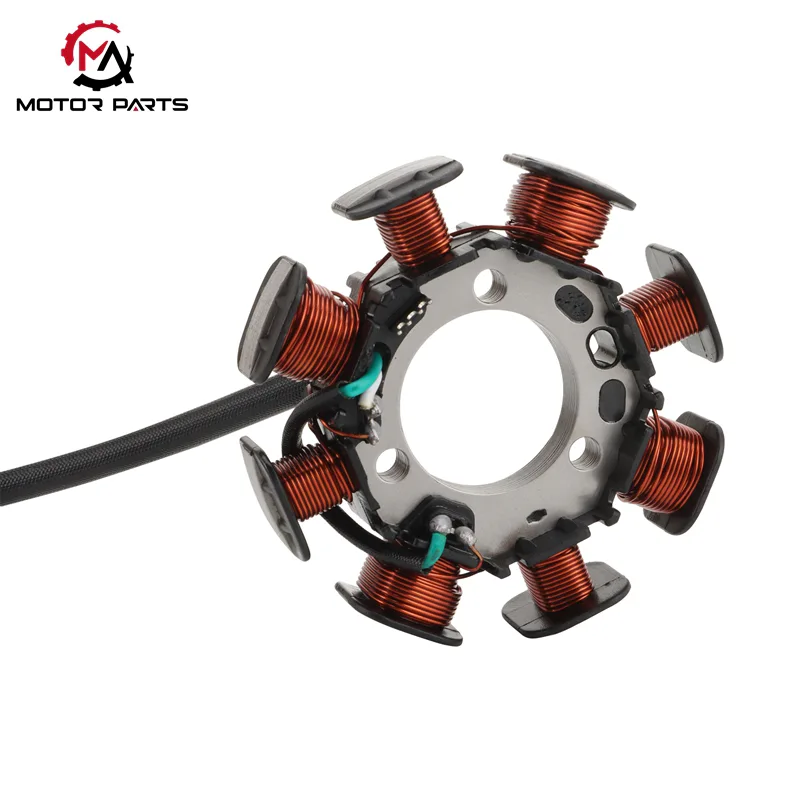

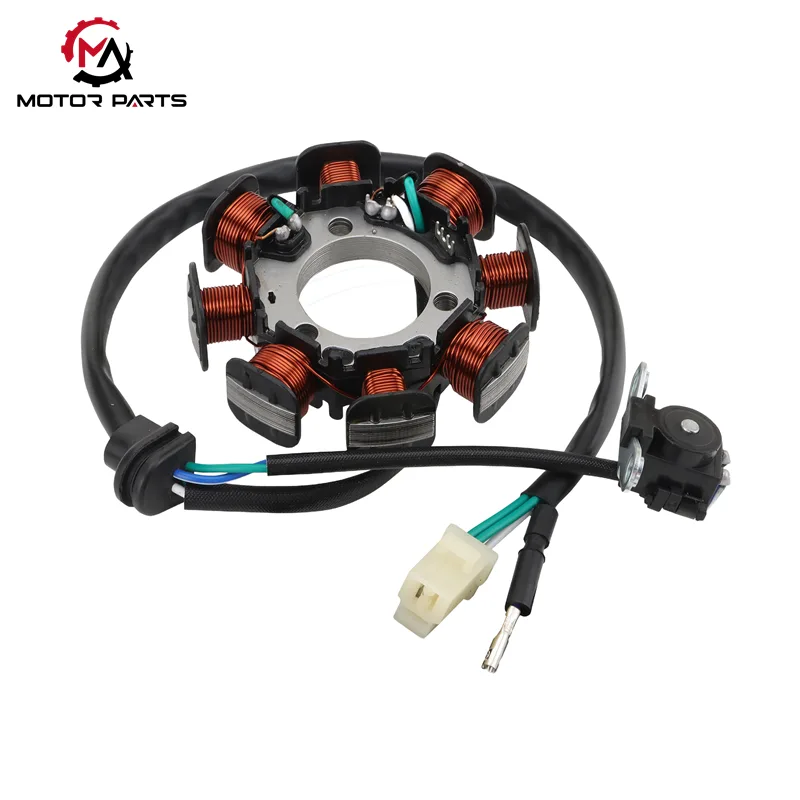

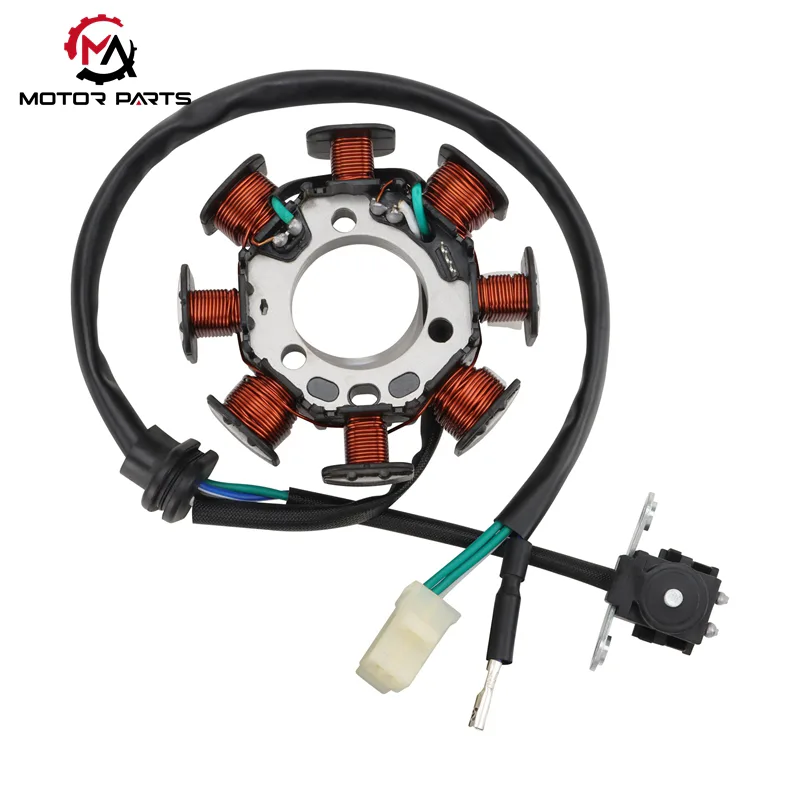

मैग्नेटो कॉइल तीन मुख्य मॉड्यूल से बना है: स्टेटर कॉइल असेंबली, रोटर चुंबकीय स्टील घटक, और टर्मिनल मॉड्यूल, प्रत्येक सख्त सामग्री चयन और संरचनात्मक डिजाइन के साथ।

2. कार्य सिद्धांत

CRF150F मोटरसाइकिल मैग्नेटो कॉइल का संचालन फैराडे के विद्युत चुम्बकीय प्रेरण के नियम पर आधारित है। जब इंजन चलता है, तो क्रैंकशाफ्ट रोटर चुंबक को तेज गति से घुमाने के लिए प्रेरित करता है, जिससे एक गतिशील वैकल्पिक चुंबकीय क्षेत्र बनता है। स्टेटर कॉइल समूह प्रत्यावर्ती धारा उत्पन्न करने के लिए चुंबकीय क्षेत्र रेखाओं को काटता है, जिसे मोटरसाइकिल के विद्युत घटकों के समन्वित कार्य का एहसास करने के लिए इग्निशन, चार्जिंग और टाइमिंग सिस्टम में वितरित किया जाता है।

2.1 इग्निशन सिस्टम कार्य सिद्धांत

वोल्टेज बूस्ट सिद्धांत: इग्निशन कॉइल एक स्टेप-अप ट्रांसफार्मर के रूप में कार्य करता है। यह मैग्नेटो द्वारा लो-वोल्टेज एसी आउटपुट को 20,000V से अधिक के तत्काल उच्च-वोल्टेज करंट में प्रेरित करने के लिए प्राथमिक कॉइल टर्न अनुपात (आमतौर पर ≥ 1:100) का उपयोग करता है।

इग्निशन नियंत्रण प्रक्रिया: हाई-वोल्टेज करंट को सीडीआई (कैपेसिटर डिस्चार्ज इग्निशन) इग्नाइटर में प्रेषित किया जाता है, जहां इसे ऊर्जा भंडारण कैपेसिटर द्वारा संग्रहीत किया जाता है और फिर रिलीज करने के लिए ट्रिगर किया जाता है।

दहन की गारंटी: इग्नाइटर इंजन के संपीड़न स्ट्रोक के अंत में मजबूत इग्निशन स्पार्क उत्पन्न करने के लिए स्पार्क प्लग को सटीक रूप से नियंत्रित करता है, जिससे ईंधन मिश्रण का पूर्ण दहन सुनिश्चित होता है और मोटरसाइकिल के लिए पर्याप्त शक्ति प्रदान होती है।

2.2 चार्जिंग एवं बिजली आपूर्ति प्रणाली कार्य सिद्धांत

एसी/डीसी रूपांतरण: चार्जिंग कॉइल द्वारा एसी वेवफॉर्म आउटपुट जटिल है, और इसे रेक्टिफायर रेगुलेटर के माध्यम से डायरेक्ट करंट में परिवर्तित करने की आवश्यकता होती है। आधुनिक रेक्टिफायर फिल्टर कैपेसिटर और स्मूथिंग सर्किट के साथ मिलकर फुल-वेव ब्रिज रेक्टिफायर सर्किट को अपनाते हैं।

स्थिर वोल्टेज आउटपुट: परिवर्तित स्पंदित प्रत्यक्ष धारा को स्थिर 12V आउटपुट में अनुकूलित किया गया है, जो दो मुख्य कार्यों को महसूस कर सकता है:

12V लेड-एसिड/लिथियम बैटरी पैक के लिए निरंतर-वोल्टेज और करंट-सीमित चार्जिंग प्रदान करें;

हेडलाइट्स (35W-55W), टेललाइट्स और उपकरण बैकलाइट्स जैसे ऑन-बोर्ड विद्युत उपकरणों के लिए निरंतर बिजली की आपूर्ति करें।

2.3 इग्निशन टाइमिंग सिस्टम कार्य सिद्धांत

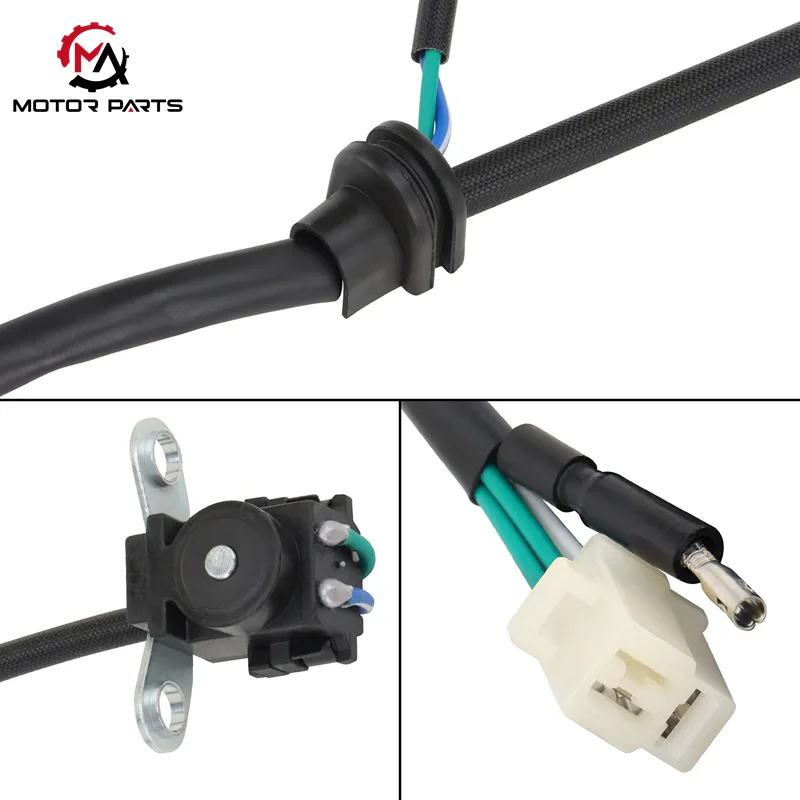

सिग्नल संग्रह: ट्रिगर कॉइल मैग्नेटो के "समय नियंत्रक" के रूप में कार्य करता है। यह रोटर पर विशेष प्रोट्रूशियंस या स्लॉट को महसूस करता है, चुंबकीय प्रवाह परिवर्तन को विद्युत संकेतों में परिवर्तित करता है (हॉल सेंसर या विद्युत चुम्बकीय प्रेरण सिद्धांतों के माध्यम से महसूस किया जाता है)।

समय नियंत्रण: तरंग रूप को आकार देने के बाद, विद्युत संकेत इग्नाइटर के ट्रिगर समय को सटीक रूप से नियंत्रित करता है। CRF150F के चार-स्ट्रोक इंजन के लिए, ट्रिगर सिग्नल आमतौर पर तब भेजा जाता है जब पिस्टन शीर्ष मृत केंद्र (BTDC) तक पहुंचने से पहले क्रैंकशाफ्ट कोण 18°-22° होता है। यह समय इग्निशन ऊर्जा और पिस्टन गति के बीच इष्टतम मिलान सुनिश्चित करता है, जिससे इंजन दक्षता और पावर आउटपुट अधिकतम होता है।

3. ऑफ-रोड परिदृश्यों के लिए मुख्य लाभ

कठोर पर्यावरण अनुकूलन क्षमता: IP65 जलरोधक और धूलरोधी रेटिंग, तेल प्रतिरोधी और पहनने के लिए प्रतिरोधी तार हार्नेस, मैला, धूल भरी और ऊबड़-खाबड़ ऑफ-रोड स्थितियों का सामना कर सकता है।

स्थिर पावर आउटपुट: उच्च परिशुद्धता चुंबकीय क्षेत्र डिजाइन और रेक्टिफायर नियामक प्रणाली स्थिर 12V बिजली की आपूर्ति सुनिश्चित करती है, वोल्टेज के उतार-चढ़ाव के कारण विद्युत घटक की विफलता से बचती है।

सटीक इग्निशन टाइमिंग: ट्रिगर कॉइल और रोटर पोजिशनिंग संरचना के बीच सहयोग सटीक इग्निशन टाइमिंग सुनिश्चित करता है, ईंधन दहन दक्षता में सुधार करता है और बिजली की हानि को कम करता है।

यह मॉड्यूलर एकीकृत डिज़ाइन स्टेटर कोर और रोटर चुंबकीय क्षेत्र को साझा करके पारंपरिक स्वतंत्र इग्निशन, चार्जिंग और ट्रिगरिंग इकाइयों को एकीकृत करता है। विभाजित संरचना की तुलना में, यह कनेक्टिंग लाइनों के 30% से अधिक को कम कर देता है, जिससे ऑफ-रोड ऊबड़-खाबड़ वातावरण में ढीली या नम लाइनों के कारण होने वाली विफलताओं की संभावना काफी कम हो जाती है। साथ ही, यह बिजली उत्पादन दक्षता में 15% -20% तक सुधार करता है, जिससे अत्यधिक सड़क परिस्थितियों में विश्वसनीय संचालन के लिए बिजली की गारंटी मिलती है।

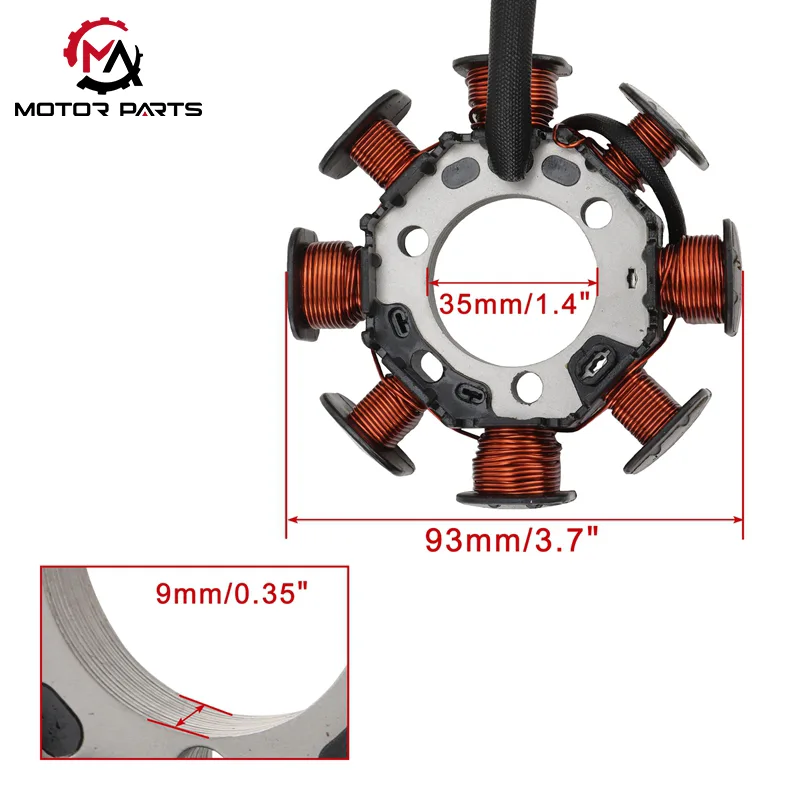

उत्पाद पैरामीटर:

मैक्स ट्रेडिंग हमेशा समय के साथ आगे बढ़ती रही है

मोटरसाइकिल विद्युतीकरण और बुद्धिमत्ता की प्रवृत्ति के बाद, मैक्स ट्रेडिंग की CRF150F मोटरसाइकिल मैग्नेटो कॉइल ने तकनीकी नवाचार हासिल किया है: कुछ मॉडल बुद्धिमान वोल्टेज स्थिरता नियंत्रण चिप्स और गलती चेतावनी मॉड्यूल से लैस हैं। वास्तविक समय की गतिशील निगरानी प्रणालियों के माध्यम से, वे कॉइल ओवरलोड और ओवरहीटिंग जैसी असामान्य कामकाजी परिस्थितियों को सटीक रूप से पकड़ते हैं, मिलीसेकंड में सक्रिय सुरक्षा तंत्र को ट्रिगर करते हैं, दोष चालन को प्रभावी ढंग से अलग करते हैं, और वाहन की विद्युत प्रणाली की सुरक्षा की व्यापक रूप से रक्षा करते हैं। इस बीच, उत्कृष्ट संगतता डिजाइन के साथ, यह मोटरसाइकिल इलेक्ट्रॉनिक ईंधन इंजेक्शन प्रणाली (ईएफआई) और बुद्धिमान डैशबोर्ड में पूरी तरह से फिट बैठता है, नई ऊर्जा वाहनों और उच्च अंत बुद्धिमान मोटरसाइकिलों के लिए स्थिर और विश्वसनीय बिजली समाधान प्रदान करता है, जो उद्योग में बुद्धिमान उन्नयन के लिए पसंदीदा घटक बन जाता है।
